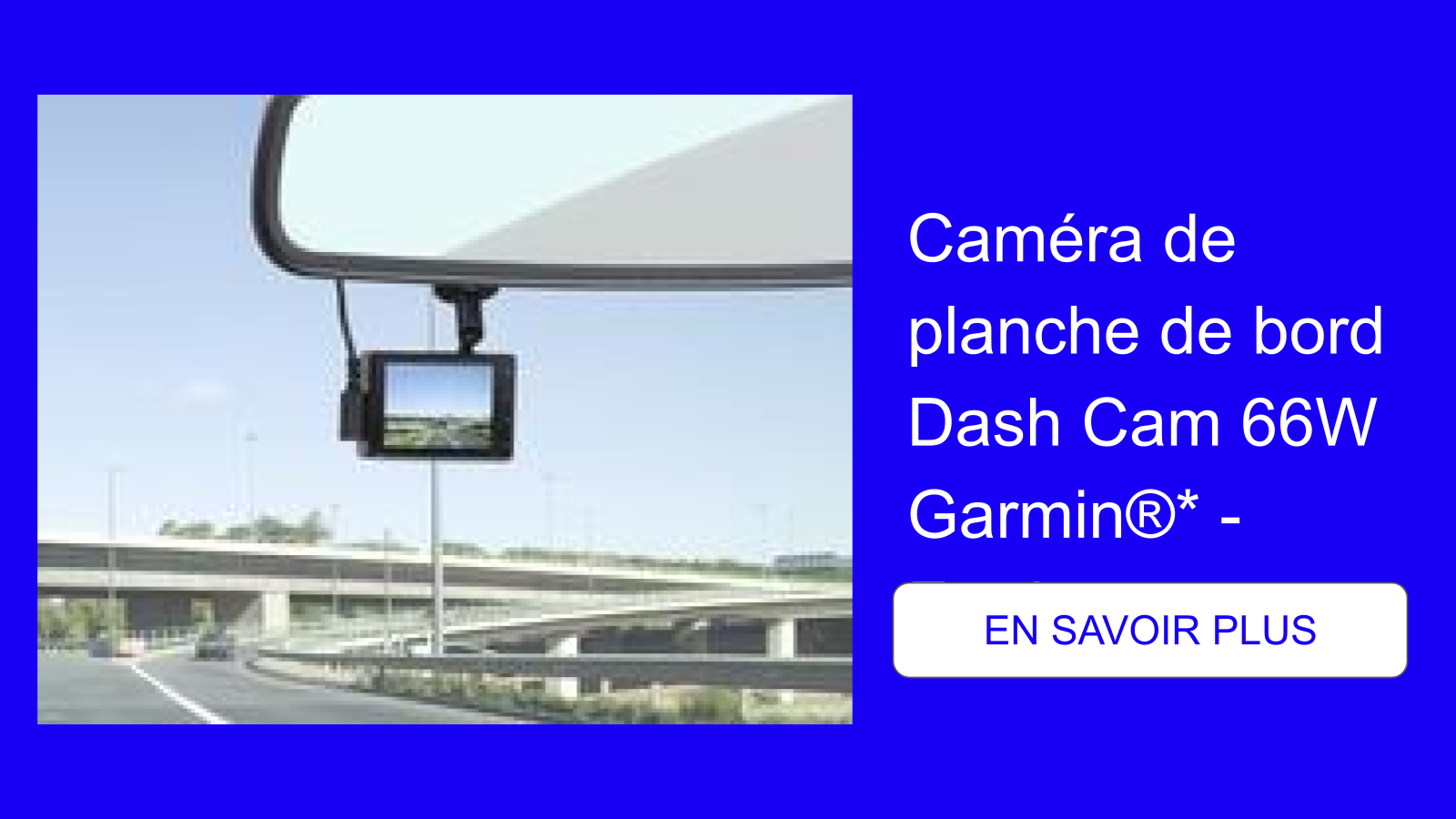

L'usage d'une caméra embarquée est une mesure de sécurité passive pour les conducteurs. Ce dispositif fournit une preuve vidéo en cas de collision et permet de surveiller le véhicule à l'arrêt. Pour les propriétaires de véhicules de la marque, la caméra de planche de bord Garmin 66W pour Ford constitue une option adaptée, garantissant une compatibilité technique avec les modèles Focus, Kuga, Puma ou Ranger.
Quel est l'emplacement recommandé pour votre caméra embarquée Ford ?
Le positionnement de l'appareil détermine la qualité du champ de vision et la conformité avec le code de la route. L'emplacement standard se situe derrière le rétroviseur central, de préférence du côté passager. Cette installation dissimule l'appareil derrière le miroir pour ne pas obstruer la visibilité du conducteur tout en capturant l'intégralité des voies de circulation.
Pour les modèles hauts sur pattes comme le Ford Kuga ou le Ford Puma, la caméra se place en partie haute du pare-brise. Cette hauteur permet d'exploiter l'angle large de l'objectif pour couvrir les zones latérales. La lentille doit se situer dans la zone balayée par les essuie-glaces pour assurer la netteté des images par temps de pluie. La réglementation impose que l'appareil n'empiète pas de plus de 40 mm dans la zone de vision primaire du conducteur.
Préparation du matériel : de quoi avez-vous besoin pour le montage ?
Une installation propre nécessite des outils spécifiques pour manipuler les garnitures sans laisser de marques sur les plastiques de l'habitacle. Le passage des câbles demande de la précision pour éviter les bruits de vibration ultérieurs.

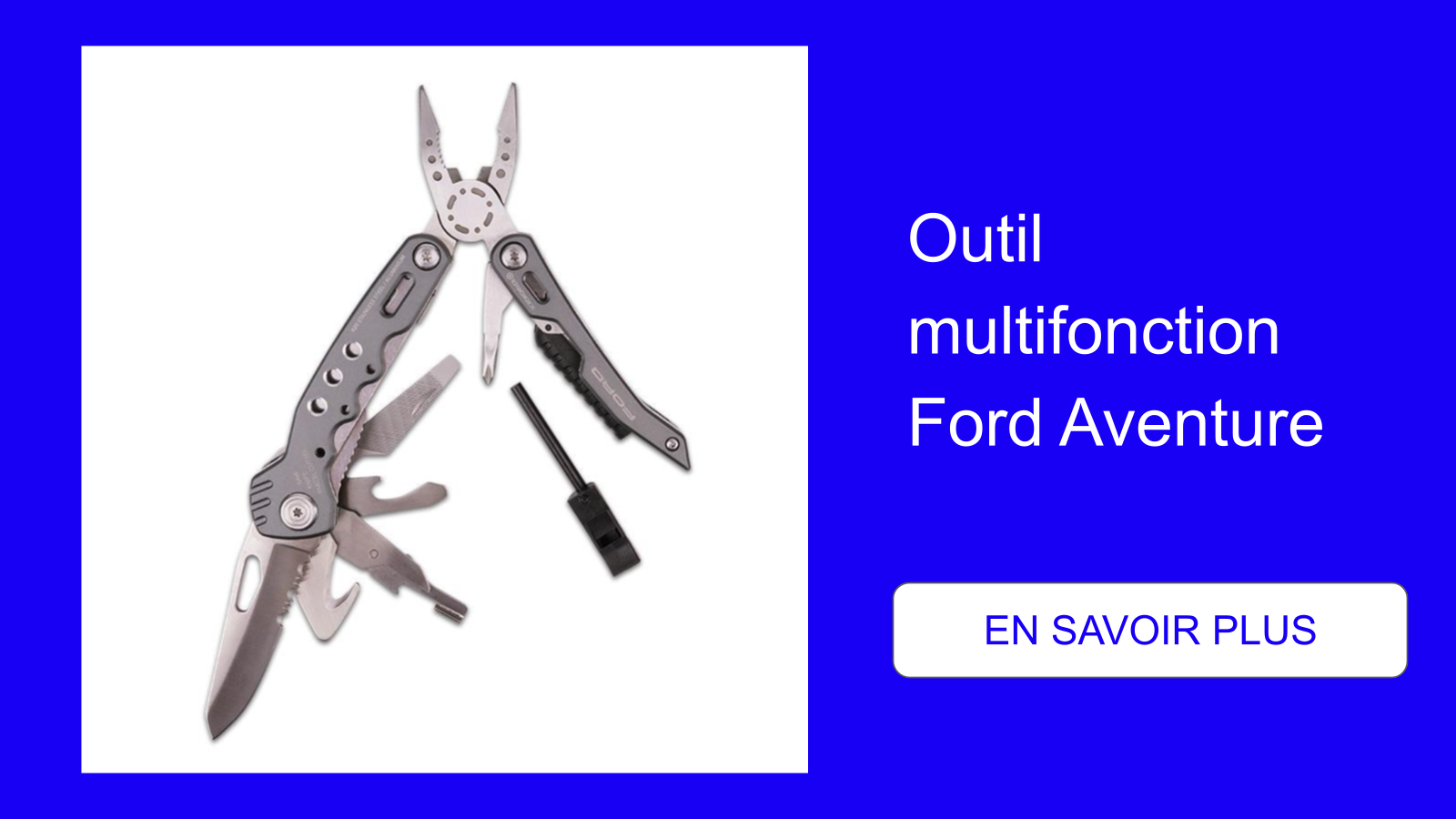

- Un kit de leviers en plastique ou un outil multifonction Ford pour déclipser les montants.
- Une source d'éclairage pour les zones sombres sous le tableau de bord. La lampe de travail Ford résistante facilite la localisation des fusibles.
- Des colliers de serrage en nylon et de l'adhésif électrique.
- Un kit de câblage permanent (hardwire kit) pour l'alimentation directe sur la batterie
Comment brancher votre dashcam sur une Ford ? (Focus, Kuga, Ranger)
Il existe deux modes d'alimentation. Le branchement sur prise allume-cigare est immédiat mais coupe l'enregistrement à l'arrêt du moteur. Le branchement sur la boîte à fusibles est nécessaire pour activer le mode parking.
Sur une Ford Focus (générations MK3 et MK4), le raccordement s'effectue sur le fusible 86 (courant continu), situé dans le boîtier sous la boîte à gants. Pour le Ford Ranger (modèles après 2022), il est possible d'utiliser un adaptateur sur le port OBD ou un connecteur à trois broches présent derrière le rétroviseur. L'utilisation prolongée du mode stationnement sollicite la batterie. Il est utile de vérifier l'état de charge de cette dernière ou de consulter les instructions pour changer la batterie de votre Ford. Les kits de câblage intègrent un dispositif de coupure automatique si la tension descend sous un seuil critique.
| Modèle Ford | Emplacement Boîte à Fusibles | Type de Connexion Recommandé |
|---|---|---|
| Focus MK4 | Habitacle (Puits de pied passager) | Kit Hardwire (Fusibles) |
| Kuga / Puma | Derrière la boîte à gants | Connecteur dédié ou Fusibles |
| Ranger (2022+) | Sous le tableau de bord | Adaptateur OBD ou Kit Hardwire |
Tutoriel pas à pas : Installer et dissimuler les câbles
Le routage des câbles suit une procédure logique pour garantir une finition invisible :
- Fixation : Nettoyez la vitre avec de l'alcool isopropylique. Appliquez le support adhésif de la dashcam et maintenez une pression constante pendant 30 secondes.
- Insertion dans le ciel de toit : Glissez le câble d'alimentation dans l'interstice entre le pare-brise et le revêtement du plafond.
- Passage du montant A : Sur les véhicules équipés d'airbags rideaux, le câble doit passer derrière le sac gonflable. Fixez-le le long du faisceau électrique existant avec des colliers.
- Raccordement : Dirigez le câble vers la boîte à fusibles ou la console centrale. Si vous utilisez un support téléphone et intégration smartphone pour Ford, regroupez les câbles pour éviter l'encombrement.
- Vérification : Mettez le contact et contrôlez l'angle de vue sur l'écran ou via l'application mobile.
FAQ : Vos questions sur la sécurité et les équipements Ford
L'installation d'une caméra complète les dispositifs de sécurité active du véhicule.
Une dashcam protège-t-elle lors du stationnement ?
L'appareil enregistre les séquences vidéo lors de la détection d'un choc ou d'un mouvement si le kit de branchement permanent est installé. Cela permet d'identifier un tiers en cas de dommage sur un parking.
Peut-on coupler la dashcam à d'autres aides au stationnement ?
L'association d'une caméra et d'un système d'aide au stationnement Vodafone offre une couverture périmétrique. Pour la Focus, l'installation d'un kit d'aide au stationnement arrière réduit les risques de collision lors des manœuvres. Des informations complémentaires expliquent pourquoi équiper votre Ford d'un capteur d'aide au stationnement.
Section Expert : Précautions spécifiques et législation en vigueur
Sur la Ford Mondeo MK5, l'accès aux fusibles est restreint par la densité du faisceau électrique. L'utilisation d'une pince à fusibles longue est conseillée. Si des parasites apparaissent sur la radio FM ou le DAB+, l'ajout d'une bague de ferrite sur le câble d'alimentation de la caméra élimine les interférences électromagnétiques.
En France, les enregistrements sont recevables comme preuves auprès des assurances et de la police. Toutefois, la loi sur la protection de la vie privée interdit la diffusion publique de vidéos où les visages ou les plaques d'immatriculation sont identifiables sans floutage préalable.
L'installation d'une dashcam sécurise les données factuelles liées à la conduite. Ce guide permet de réaliser un montage conforme aux standards techniques du constructeur.
